  •  防爆型PT-VBB振动电机2/4/6/8P
/

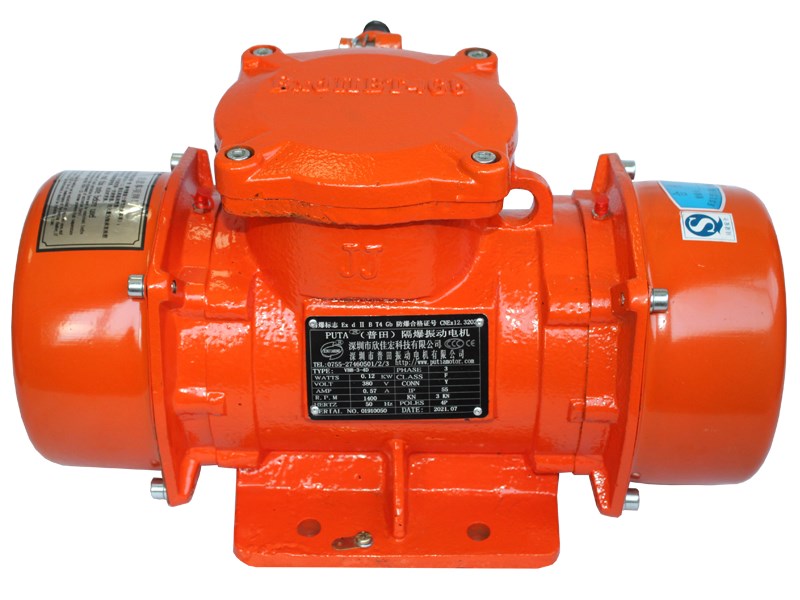

防爆型PT-VBB振动电机2/4/6/8P

功率等级:0.12-13kw
激振力等级:2.5-180KN
防护等级:IP55
绝缘等级:F
工作 制:S1(连续工作制)
冷却方式:自然冷却(IC410)

在线咨询
全国咨询热线 18923887704
产品简介 / Introduction
普田VBB系列防爆隔爆振动电机的隔爆条件:

  普田VBB系列防爆隔爆振动电机的防爆性能符合GB3836.1-2010《爆炸性环境 一:设备通用要求>和GB3836.2-2010<爆炸性环境第2部分:由隔爆外壳‘d’保护的设备》 的规定,防爆标志为EX d II B T4 Gb,适用于 II类防爆T4温度组别,设备保护级别为Gb的可燃性气体或蒸气与空气形成的爆炸性混合物场所,其运行条件在1区和2区内均可运行。

  普田VBB防爆振动电机能在不同的危险爆炸环境中安全运行。电机外壳防护等级为IP55,绝缘等级为F级,适用于煤矿固定式设备及工厂IIB级T4组可燃性气体或蒸气与空气形式的爆炸性混合物的场所,作提供动力之用。普田VBB防爆振动电机在激振力调节范围内可无级调节激振力的大小。

  普田VBB防爆振动电机产品概述产品特点:

  普田VBB防爆振动电机采用杰出技术设计,使用优质材料制造,具有外形美观、性能先进、维护方便,运行可靠等优点。是粉状、粒状、块状物料机械化输送、给料、 破碎、筛分、充填、振实、造型、落砂、料仓防闭塞等振动机械激振源。普田VBB防爆振动电机机品种丰富,规格齐全,能满足各类振动机械的工作需要。

产品参数表

PT-VBB  2P 三相  VBB 2 Pole Three Phase
序号
No.
型号
Type
额定激振力
Vibration
force
kN
额定
功率
Power
kW
额定
电流
Current
A
转速
Speed
RPM
安装外形尺寸(毫米)
Installation dimensions
安装
螺栓
尺寸
Bolt
重量
Weight
Kg

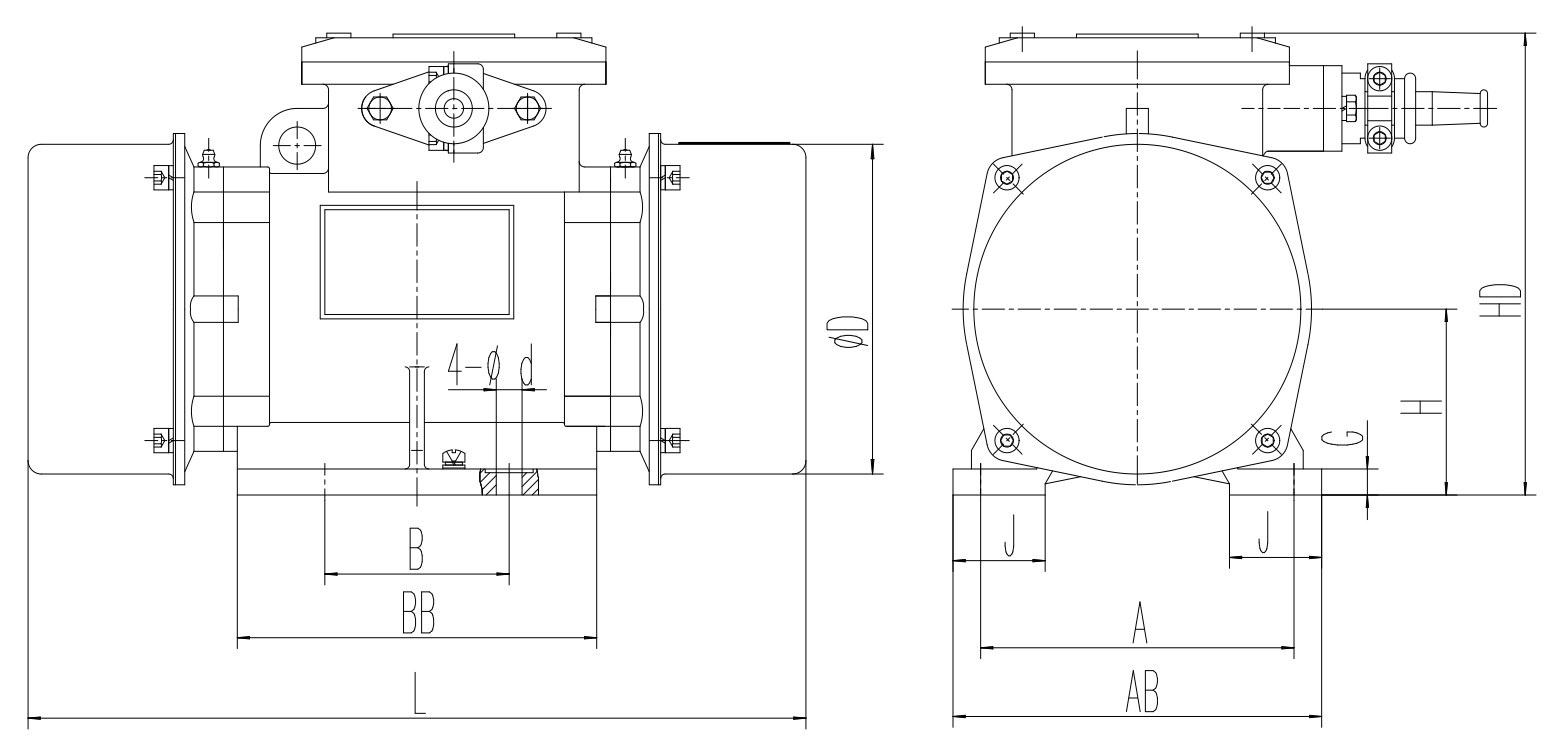

外形图
External
look
A B AB BB D L J G H HD d
1 PT-VBB-552-W 5 0.5 1.39 2875 170 100 200 195 180 370 50 14 100 249 14 M12 38 图1
2 PT-VBB-1082-W 10 0.75 1.68 2880 200 110 250 220 213 425 60 16 123 284 22 M20 52 图1
3 PT-VBB-20182-W 20 1.8 3.89 2910 260 180 320 315 298 540 70 24 160 350 26 M24   图1
4 PT-VBB-40302-W 40 3 6.2 2870 280 180 360 380 298 655 100 30 160 350 38 M36   图1

PT-VBB  4P 三相  VBB 4 Pole Three Phase
序号
No.
型号
Type
额定激振力
Vibration
force
kN
额定
功率
Power
kW
额定
电流
Current
A
转速
Speed
RPM
安装外形尺寸(毫米)
Installation dimensions
安装
螺栓
尺寸
Bolt
重量
Weight
Kg
外形图
External
look
A B AB BB D L J G H HD d
1 PT-VBB-314-W 2.5 0.12 0.57 1400 170 100 200 195 180 390 50 14 100 249 14 M12 37 图1
2 PT-VBB-534-W 5 0.25 0.76 1430 170 100 200 195 180 405 50 14 100 249 14 M12 42 图1
3 PT-VBB-1054-W 10 0.5 1.35 1445 200 110 250 220 213 445 60 16 123 284 22 M20 61 图1
4 PT-VBB-1684-W 16 0.75 1.94 1430 220 145 275 220 224 470 58 22 125 294 26 M24 68 图1
5 PT-VBB-20114-W 20 1.1 2.73 1430 220 160 270 260 253 510 60 22 140 310 26 M24 90 图1
6 PT-VBB-25134-W 25 1.3 3.1 1420 225 155 270 295 253 550 60 22 140 310 24 M22 111 图1
7 PT-VBB-32154-W 31.5 1.5 3.74 1450 260 180 320 280 298 560 70 24 160 350 26 M24 132 图1
8 PT-VBB-35224-W 35 2.2 4.6 1445 245 205 310 330 298 600 65 25 160 335 32 M30 133 图1
9 PT-VBB-38184-W 38 1.8 3.83 1440 255 155 300 280 298 656 60 25 160 350 24 M22 138 图1
10 PT-VBB-52234-W 52 2.25 5.12 1450 350 220 430 340 353 620 100 30 192 406 38 M36 221 图1

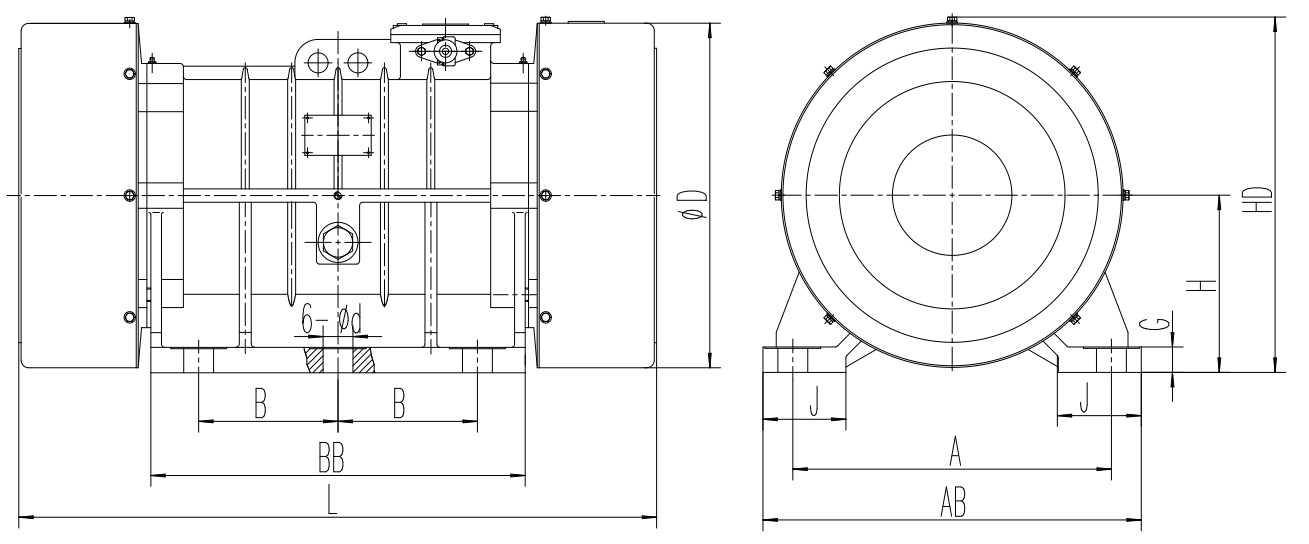

11 PT-VBB-75374-W 75 3.7 8.34 1455 380 125 460 380 353 670 105 35 210 425 38 M36 254 图2
12 PT-VBB-84554-W 84 5.5 11.52 1450 380 135 460 430 353 700 105 35 210 425 38 M36 305 图2
13 PT-VBB-100634-W 100 6.3 12.62 1460 440 160 530 500 454 805 125 35 240 470 45 M42 444 图2

PT-VBB  6P 三相  VBB 6 Pole Three Phase
序号
No.
型号
Type
额定激振力
Vibration
force
kN
额定
功率
Power
kW
额定
电流
Current
A
转速
Speed
RPM
安装外形尺寸(毫米)
Installation dimensions
安装
螺栓
尺寸
Bolt
重量
Weight
Kg
外形图
External
look
A B AB BB D L J G H HD d
1 PT-VBB-326-W 3 0.2 0.81 950 170 100 200 195 180 425 50 14 100 249 14 M12 45 图1
2 PT-VBB-546-W 5 0.38 1.24 955 200 110 250 220 213 445 60 16 123 284 22 M20 61 图1
3 PT-VBB-1076-W 10 0.7 2.12 960 220 160 270 260 253 510 60 22 140 310 26 M24 91 图1
4 PT-VBB-20156-W 20 1.52 3.96 965 260 180 320 280 298 575 70 24 160 350 26 M24 134 图1
5 PT-VBB-32246-W 31.5 2.4 5.96 965 350 220 430 340 353 640 100 30 192 406 38 M36 201 图1
6 PT-VBB-45306-W 45 3 7.41 975 350 220 430 340 353 680 100 30 192 406 38 M36 233 图1
7 PT-VBB-50326-W 50 3.2 7.83 970 350 220 430 340 353 700 100 30 192 406 38 M36 249 图1
8 PT-VBB-60376-W 60 3.7 9.02 975 350 220 430 340 353 740 100 30 192 406 38 M36 260 图1
9 PT-VBB-80556-W 80 5.5 12.1 970 440 125 530 410 454 780 125 35 240 270 45 M42 417 图2
10 PT-VBB-100756-W 100 7.5 16.47 980 440 160 530 500 454 890 125 35 240 270 45 M42 520 图2

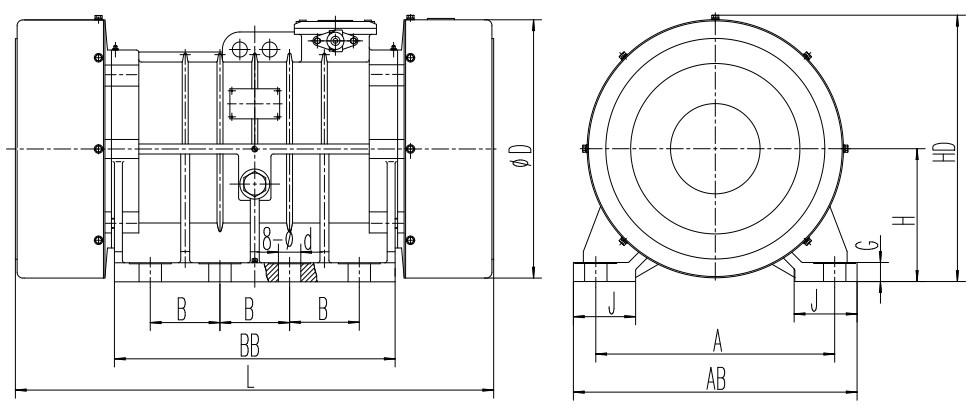

11 PT-VBB-135906-W 135 9 19.2 980 480 140 570 564 513 925 125 38 264 520 45 M42 650 图3
12 PT-VBB-1601106-W 160 11 23.5 980 480 140 570 546 513 960 125 38 264 520 45 M42 730 图3
13 PT-VBB-1801306-W 180 13 27.8 985 520 140 610 580 561 925 125 38 290 570 45 M42   图3

PT-VBB  8P 三相  VBB 2 Pole Three Phase
序号
No.
型号
Type
额定激振力
Vibration
force
kN
额定
功率
Power
kW
额定
电流
Current
A
转速
Speed
RPM
安装外形尺寸(毫米)
Installation dimensions
安装
螺栓
尺寸
Bolt
重量
Weight
Kg
外形图
External
look
A B AB BB D L J G H HD d
1 PT-VBB-80558-W 80 5.5 15.14 735 440 160 530 525 454 1000 125 35 240 485 45 M42   图2
2 PT-VBB-100758-W 100 7.5 17.8 735 480 140 570 564 513 980 125 38 265 520 45 M42   图3
3 PT-VBB-135908-W 135 9 21.2 735 480 140 570 546 513 1060 125 38 265 520 45 M42 780 图3
4 PT-VBB-1601108-W 160 11 25.8 740 520 140 610 580 561 1025 125 38 290 570 45 M42   图3
5 PT-VBB-1801308-W 180 13 33.8 740 520 140 610 580 561 1065 125 38 290 570 45 M42   图3
